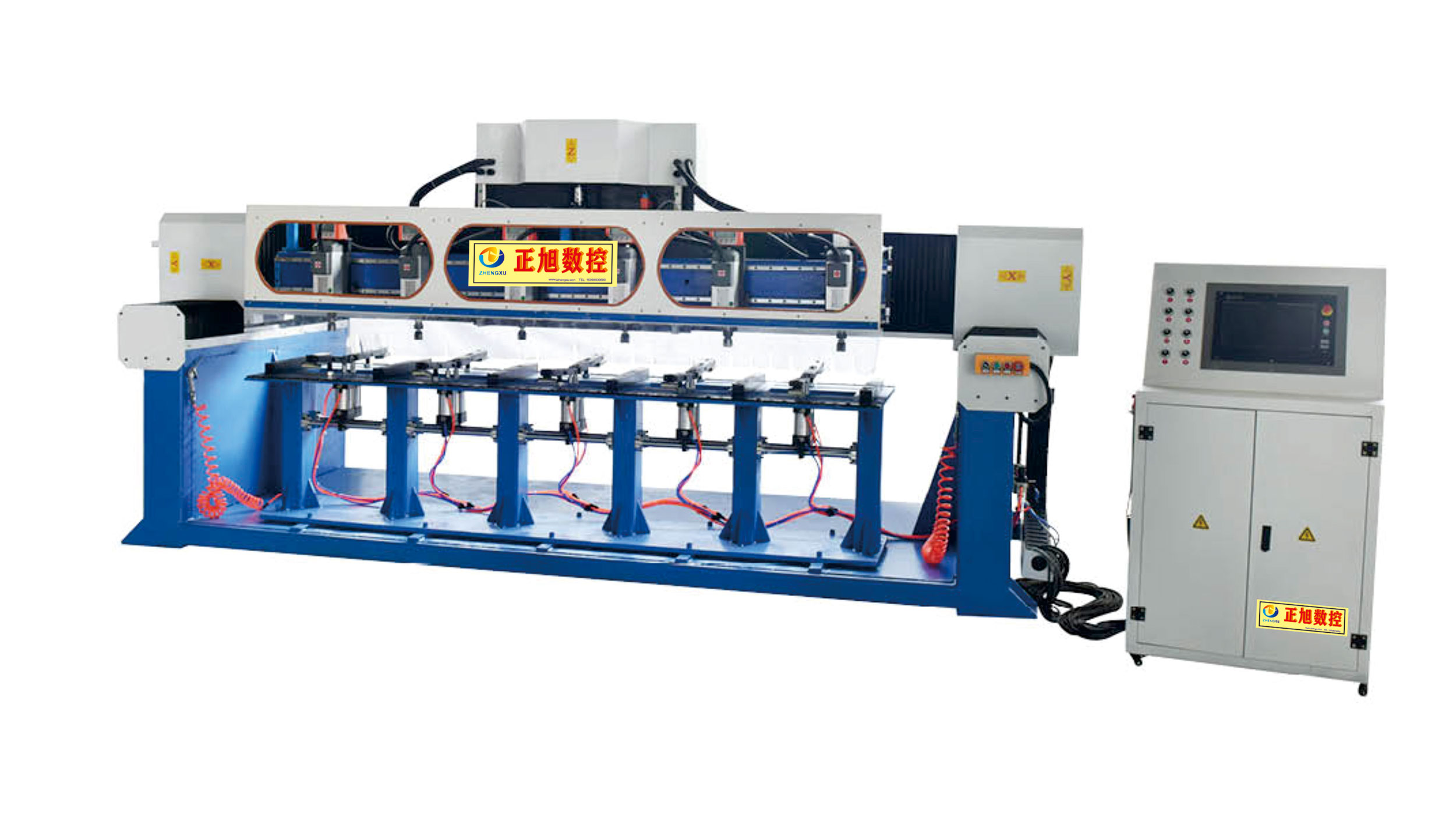

数控轴铣槽机(八轴)ZX-SXC8
性能特点: |
1、本机只主用于建筑铝模板拉片系统中各种材料的铣槽,以便于端板内封。 |
2、一次装夹两件加工材料的加工,同时也能满足旧板的加工。 |
3、一端为移动式,无极调节,能适用各种长度的板材。一端为固定式,方便定位。 |
4、气液转化缸推动走刀,快速稳定、无毛刺。 |
5、铣削高度及深度均可调节,适用性强。 |
6.采用数控编程操作,可无限次重复操作及连续操作。 |
技术参数:
名称 | 参数 | |
行程 | X行程 | 300mm |
Y行程 | 850mm | |
Z向有效加工刀程 | 200mm | |
工装尺寸 | 540×2700mm | |
平台尺寸 | 1400×3200mm | |
精度 | 加工精度 | ±0.1mm/300mm |
重复定位精度 | ±0.05mm/300mm | |
结构 | 台面结构 | 专用模具 |
X、Y、Z结构 | X、Y齿条 Z丝杠 | |
速度 | 空行速度 | 8000mm/min |
工作速度 | 4500mm/min | |
主轴 | 主轴功率 | 380v/2.2KW |
主轴转速 | 0-9000r/min | |
台面允许负荷重量 | 1400KG | |
工作电压 | AC380V/50Hz | |
运行指令 | G代码 | |
铣削U板长度(mm) | 350mm~2750mm | |
铣削U板宽度(mm) | 350~600mm | |
铣削行程(mm) | 300mm | |
铣削深度(mm) | 0~15mm(可调节) | |
铣刀直径 | 36mm,38mm.40mm选配 | |
工装 | 带气动压料 | |
机器总功率 | 25KW | |
机器外形尺寸(mm)长x宽x高 | 3810mmx1600mmx1850mm | |
机器总重量(kg) | 3800 Kg |
